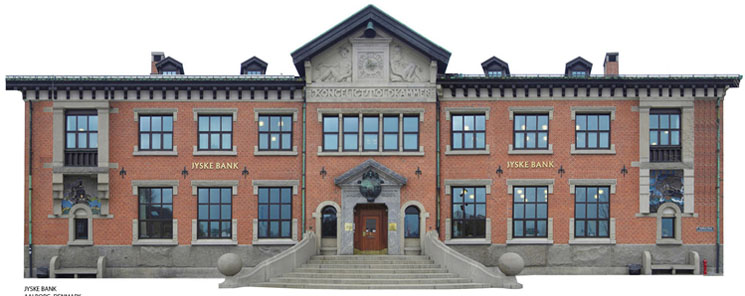

Folgen Sie der Bauwerksmodellierung vom einfachen Bildplan über das druckbare 3D-CAD-Modell bis zur Anfertigung von Raumbildern. Mit der Einzelbildentzerrung kann man stürzende Linien in Architekturfotos entfernen und bei ebenen Flächen maßstäbliche Bildpläne erstellen. In der Computergrafik wird die analytische Behandlung des Problems als Projektivität bezeichnet. In CAD-Systeme integriert, werden mit dem Verfahren 3D-Modelle texturiert und Konstruktionen über die Bilddaten fortgeführt. In besonderen Fällen ist es auch möglich aus Einzelbildern 3D-Modelle abzuleiten. Die Stereo-Photogrammetrie stellt ein Verfahren dar, mit dem virtuelle Modelle räumlich zu betrachten und auch messtechnisch herzuleiten sind. Die Behandlung analoger Stereofotografie weist auf die gelegentliche Notwendigkeit der Verwendung historischer Daten hin. Auch bei der Anwendung der digitalen Fotografie behaupten die stereoskopischen Verfahren noch ihren Nischenplatz.
Mit einer Einführung in die freie Software SketchUp Make wird die 3D-Modellierung mit Bildunterstützung am Beispiel eines Turmes erläutert. Vom Grundriss bis zur Modellierung der Wandöffnungen können Sie schrittweise den Anweisungen folgen. Auch ein YouTube-Video steht als Anleitung zur Verfügung. Das Modell ist 3D-druckfähig und wird der Druckerpipeline übergeben.
Einen Sonderfall stellt die 3D-Modellierung ausschließlich aufgrund der perspektiven Eigenschaften der Fotos dar. Folgen Sie den Bildauswertungen vom Schloss Havixbeck und erfahren Sie mehr über SketchUp Make.
Hier geht es zur Galerie mit Raumbildern und 3D-Modellen
